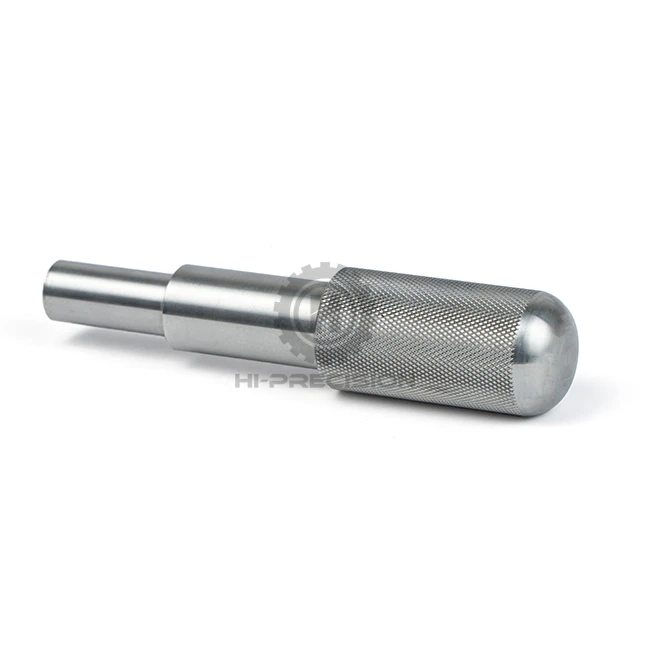

Као што сви знамо,ЦНЦ ребрасте дугмадсу отпорније на хабање-, отпорније- на ударце и имају дужи век трајања. Али да ли знате како се ребраста дугмад заправо обрађују ЦНЦ машинском обрадом?
1. Планирање процеса и анализа дизајна
Основа успешне машинске обраде лежи у прецизном планирању. ЦАД модел мора тачно да дефинише све критичне карактеристике: главне пречнике, профил секције за хватање, димензије узорка за нарезивање (ромб, право или попречно), и било које подрезивање или урезивање навоја за монтажу. Најважније је да подручје нарезивања мора бити јасно наведено. Дизајнер мора одлучити да ли ће нарезивање бити обрађено директно преко ЦНЦ путања алата или ће се додати у секундарној операцији помоћу алата за нарезивање. Ова одлука утиче на избор алата, стратегију програмирања и време циклуса.
Избор материјала је подједнако важан. Уобичајени избори укључују:
- Алуминијум 6061/7075: Одлична обрадивост, добар однос чврстоће{2}}и-тежине и добро прихвата нарезивање.
- Месинг Ц360: Врхунска обрадивост и естетска завршна обрада, идеална за-квалитетне дугмад.
- Нерђајући челик 303/304: Користи се за издржљивост и отпорност на корозију, али захтева робуснији алат и параметре.
- Пластика (нпр. Делрин, Најлон): Често се користи за изоловане или лагане дугмад; нарезивање мора бити пажљиво изведено како би се избегла деформација материјала.
2. ЦНЦ стратегије обраде
А. Примарно стругање/глодање:
За цилиндрична дугмад, ЦНЦ окретање је примарна операција. Празан је окренут, ОД (спољни пречник) окренут на пре-пречник нарезивања (израчунат на основу спецификације за нарезивање), а сви жлебови или подрези се машински обрађују. За дугмад која нису{3}}цилиндрична, ЦНЦ млин обавља ове операције{4}}обликовања профила. Завршна обрада површине пре нарезивања је важна, јер ће се несавршености пренети у узорак нарезивања.
Б. Операција нарезивања на ЦНЦ-у:
Постоје две примарне ЦНЦ методе за креирање ребрастог узорка:
Формирајте нарезивање помоћу алата за нарезивање:Наменски алат за нарезивање (један-точак или двоструки-точак) је монтиран на куполу алата. ЦНЦ програм командује алату да притисне у ротирајући радни предмет на одређеној радијалној позицији и да се увуче дуж осе. Притисак деформише материјал, формирајући образац. Ово захтева пажљиво израчунавање почетног пречника како би се осигурало да се шаблон правилно котрља без клизања. Расхладна течност је неопходна за управљање топлотом и струготинама.
Обрађено нарезивање:Уместо формирања, образац јерезатипомоћу крајњег глодала малог-пречника (за глодалице) или алата за жлебове/алатке за форму (за стругове). ЦАМ програм генерише прецизну путању алата која реплицира дијамантски или прави узорак. Ова метода нуди изузетну контролу над дубином, обликом и идеална је за крхке материјале или сложене узорке где нарезивање облика може изазвати колапс. Међутим, то одузима више времена{4}}.
3. Кључни технички параметри и алати
Пре{0}}Пречник нарезивања:Обично се израчунава као: главни пречник - (дубина нарезивања * 2). Тачна вредност може захтевати подешавање на основу материјала и алата.
Увлачење и брзина (за нарезивање обрасца):Мала до средња брзина на површини са доследним, малим протоком је критична да би се омогућио проток материјала и обезбедила чиста шара без кидања. За алуминијум је уобичајена брзина од 50-100 СФМ (површинских стопа у минути).
Алати:Алати за нарезивање морају бити усклађени са жељеним кораком (нпр. ТПИ - зуба по инчу или метрички корак). За машинско нарезивање, крутост алата је најважнија; пожељна су карбидна глодала са одговарајућом геометријом.
расхладна течност:Висок{0}}притисак, довољно расхладне течности се не-не преговара за нарезивање облика да би се струготине испрале са шаре, спречило нагризање и продужио век алата.
4. Контрола и инспекција квалитета
Инспекција након{0}}обрађивања потврђује усклађеност. Кључни показатељи укључују:
Тачност димензија:Коришћење чељусти или микрометара за главне пречнике и критичне карактеристике.
Конзистентност узорка за нарезивање:Визуелно прегледано да ли има двоструко-праћење (неусклађен образац) или некомплетно формирање. Део узорка може бити-пресечен да би се измерила дубина узорка.
Завршна обрада:Област без-наребрених делова треба да испуњава одређене Ра вредности. Уклањање ивица, често ручним четкањем или превртањем, је неопходан последњи корак за уклањање оштрих ивица са наребреног узорка.
Повезана питања и одговори о машинској обради наребрених дугмића са ЦНЦ-ом:
П1: Која је главна предност коришћења ЦНЦ-а за ребрасте дугмад у поређењу са традиционалним методама?
A1:ЦНЦ обрада обезбеђује неупоредиву доследност и прецизност од првог дела до хиљадитих. Процес је у потпуности програмибилан, елиминишући варијабилност својствену ручном стругању и омогућава сложене интеграције где је нарезивање само један корак у комплетном циклусу обраде без надзора.
П2: Како да изаберем између нарезивања облика и машинског (резаног) нарезивања на ЦНЦ-у?
A2:Изабериформирати нарезивањеза брзину, ефикасност материјала и традиционални изглед на дуктилним материјалима као што су алуминијум и месинг. Изаберимашинско нарезивањеза ломљиве материјале (нпр. неке пластике), сложене или нестандардне -дезене, или када је потребна апсолутна контрола над уклањањем струготине и коначним димензијама, прихватајући дуже време циклуса.
П3: Зашто је пре-пречник преднарезивања критичан и како се одређује?
A3:Пре-пречник нарезивања одређује да ли ће се зупци точкова за нарезивање правилно „котрљати“ да формирају чисту шару без клизања или двоструког-праћења. Обично је то главни пречник завршног дела на нарезу минус предвиђена дубина шаре. Каталози добављача алата и приручници за машиновође пружају специфичне формуле засноване на кораку нареза.
П4: Шта је „двоструко{1}}праћење“ у нарезивању и како се то може спречити на ЦНЦ-у?
A4:Двоструко{0}}праћење се дешава када се алатка за нарезивање не синхронизује са ротацијом радног предмета, што доводи до другог, помереног скупа шаблона. Превенција на ЦНЦ-у подразумева да се обезбеди да је пре-пречник нарезивања исправан, коришћењем крутог подешавања, почевши са довољним почетним притиском да се зуби одмах уграде, и применом доследног, одговарајућег протока.
П5: Могу ли се на истом ЦНЦ подешавању постићи различити обрасци нарезивања (дијамант, равни, крст)?
A5:Да, али то захтева промену алата за нарезивање. ЦНЦ струг или млин може да складишти више алата. Узорак је одређен точком који је постављен на држач алата за нарезивање. Пребацивање између шаблона је једноставно као команда за промену алата у програму, под условом да је учитана исправна алатка.
П6: Које су најбоље праксе за држање малог дугмета током ЦНЦ обраде и нарезивања?
A6:За окретање, стезна стезна глава обезбеђује одличну концентричност и приањање за мале пречнике. За секундарне операције, прилагођена мека чељуст обрађена по контури дугмета спречава гњечење и обезбеђује прецизну локацију. За нарезивање, ослонац треба да буде што ближе операцији да би се супротставио радијалним силама.
П7: Како су навоји интегрисани у назубљено дугме у једној ЦНЦ поставци?
A9:На ЦНЦ стругу, редослед је обично: 1) Обрадите ОД за урезивање навоја, 2) Исеците навоје помоћу алата за урезивање навоја или славине, 3) Обрадите преостале ОД карактеристике, 4) Извршите операцију нарезивања као један од последњих корака да бисте избегли изобличење шаблона силама затезања. Све операције су садржане у једном ЦНЦ програму.
ЦНЦ обрада обезбеђује високо контролисан и поновљив метод за производњу назубљених дугмади. Интеграцијом операције нарезивања директно у ЦНЦ секвенцу-било кроз обликовање или машинску обраду-произвођачи постижу врхунску доследност делова, смањено руковање и поједностављену производњу. Избор између нарезивања у облику и машинске нарезке зависи од материјала, сложености узорка, запремине и захтева квалитета. Детаљан план процеса, исправни параметри алата и ригорозна{5}}контрола процеса су стубови ефикасне производње-квалитетних назубљених дугмића на ЦНЦ опреми.
